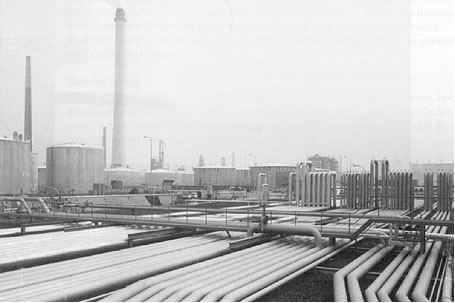

Het transport van vloeistoffen
en gassen vindt bin-
nen een locatie of installatie meestal plaats via leidingen en de
energie die nodig is voor het trans-
port wordt aan de vloeistoffen toegevoegd door pompen en compressoren
met hun aandrijvingen. Daarnaast zijn er in het leidingstelsel allerlei
appendages nodig om het transport in goede banen
te leiden.
Verbindingen
Voor het verbinden
van pijpen onderling en pijpen aan fittingen of appendages belichten
we hier 3 methodes:
- Lasverbindingen
- Draadverbindingen
- Flensverbindingen
|
|
Pijpen
De vorm “stalen
pijp” uit een staalwalserij kent zeer veel toepassingen. De
toepassing voor de procesindustrie is gestandaardi seerd om aan
een aantal eisen, zoals dia-
meter, wanddikte en rondheid, te kunnen voldoen.
Hier belichten we:
- De
pijp soorten
- De
pijp aanduiding
Fittingen
Fittingen worden gebruikt voor verandering van richting,
veran dering van pijpdiameter of om aftakkingen van de hoofdleiding
te kunnen maken. Fittingen kunnen gefa-
briceerd worden van plaat materiaal of pijpmateriaal, gesmeed, gegoten
of geëxtrudeerd van plastic. Deze fittingen kunnen we onderscheiden
in:
- Las
fittingen
- Draad
fittingen
- Nippels
- Flenzen
Appendages
Doel: De vloeistof- of gasstroom in een leidingsysteem
te kunnen afsluiten (open-dicht) en het kunnen regelen van
de vloeistof- of gasstroom.
Van de verschillende soorten appendages behandelen we hier maar
3 soorten:
- Kranen
- Afsluiters
- Terugslagkleppen
|
