Software

Voor eenvoudige leidingconstructies zijn berekeningen met de formules van o.a. Kellog nog wel te doen. Maar voor wat complexere constructies zijn die methoden onvoldoende nauwkeurig en nogal omslachtig.
Gelukkig voor de constructeur is er nu een keur aan software op de markt, waarmee na enige oefening vrij snel en accuraat resultaten kunnen worden bereikt. Als voorbeeld kan het pakket CAEPIPE van SST Systems dienen.
De software is “free” te downloaden via http://www.sstusa.com/.
Er kan ongelimiteerd gebruik worden gemaakt van het pakket. Er is alleen een beperking t.a.v. de grootte van het leidingsysteem.

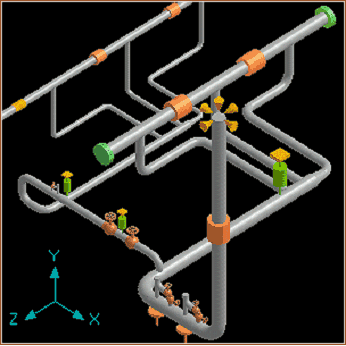

De software berekent aan de hand van de ingevoerde geometrie van het leidingontwerp, leidingdiameters en lengtes, bochten, afsluiters, supports, materiaaleigenschappen en de belasting (eigen gewicht, temperatuur, wind, enz.) de optredende krachten, materiaalspanningen en vervormingen uit.

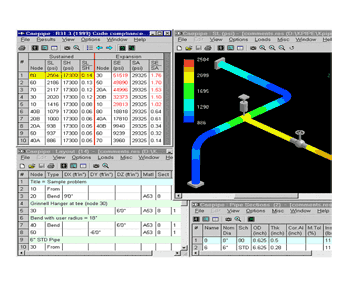

Het aardige van dit soort pakketten is dat de uitvoer ook grafisch weergegeven kan worden, zodat in een oogopslag te zien is waar het een en ander fout gaat. Het ontwerp kan dan vrij eenvoudig aangepast worden voor een volgende rekenpartij.
